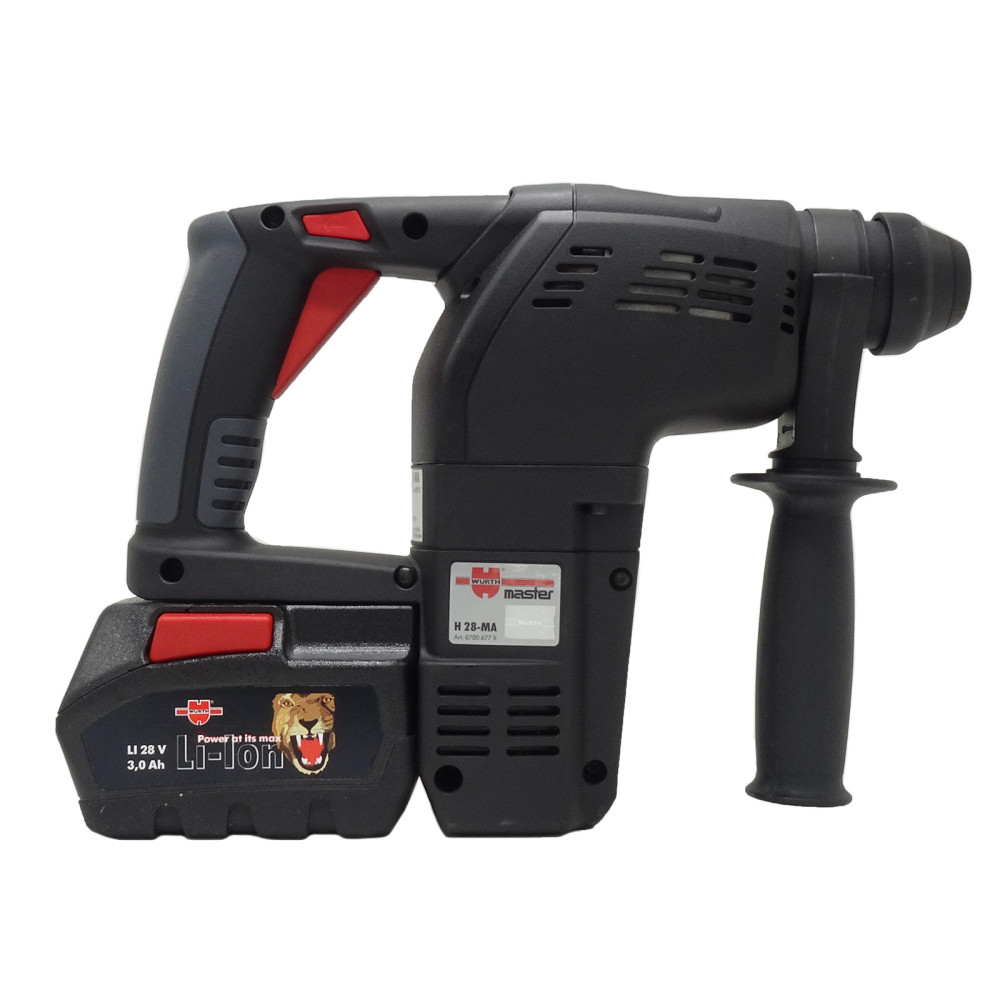

Trapano martello tassellatore perforatore avvitatore a batteria. Modello H28-MA Wurth
Compreso di due batterie Li-Ion 3,0 Ah - un caricabatteria, 1 spray per manutenzione, 1 punta SDS-plus d.6, 1 punta SDS-plus d.8, 1 punta SDS-plus d.10 e istruzioni per l'uso e manutenzione.
Batteria-Martello perforatore: H 28-MA
Codice di ordinazione: 0700 677 X
Numero giri nominale: 0 –1400 g/min
Numero colpi: 0 –4700/min
Forza colpo singolo: 3,2 J
Attacco utensile: SDS-plus
Diametro massimo forabile:
- Calcestruzzo (Punta elicoidale) 26 mm
- Muratura (Corone a forare) 68 mm
- Legno mass. 30 mm
- Acciaio mass. 13 mm
Peso con batteria: ca. 4,1 kg
Batteria: Li-Ion
Codice di ordinazione: 0700 956 730
Controllo temperatura: NTC
Tensione nominale: 28 V
Autonomia: 3,0 Ah
Peso: ca. 1,0 kg
Uso conforme alle norme:
La macchina è idonea per forature battenti nel calcestruzzo, in mattoni ed in roccia naturale e così pure per lavori di scalpellatura. Inoltre è adatta per forature non battenti nel legno, nel metallo, nella ceramica e su materiali sintetici. Per danni provocati da uso non conforme alle norme, risponde esclusivamente l’Utente.
Prima della messa in esercizio:
Le batterie ricaricabili vengono fornite parzialmente ricaricate ed in stato di riposo. Prima di usarla per la prima volta, la batteria ricaricabile deve essere attivata. A tale fine, inserire la batteria ricaricabile brevemente sulla stazione di ricarica. I LED della batteria ricaricabile indicano lo stato di ricarica. Se la batteria ricaricabile non viene utilizzata per un periodo maggiore di tempo, la batteria ricaricabile passa allo stato di riposo. Per poterla utilizzare nuovamente la batteria ricaricabile deve di nuovo essere attivata. In caso di scaricamento completo la batteria ricaricabile si stacca automaticamente (la scarica profonda non è possibile). Se ciononostante si accende l’elettroutensile, la batteria ricaricabile produce solo brevi impulsi di corrente. L’elettroutensile "ticchetta" indicando che la batteria ricaricabile deve dunque essere di nuovo ricaricata. In linea di massima vale: se dopo aver inserito la batteria ricaricabile l’elettroutensile non dovesse funzionare, inserire la batteria ricaricabile nella stazione di ricarica. Le spie alla batteria ed alla stazione di ricarica informano sullo stato della batteria. In caso di temperature minori è possibile continuare a lavorare con una prestazione ridotta. La batteria ricaricabile si disattiva automaticamente in caso di temperature sotto -10 °C.
Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo ca. 2 – 3 cicli di ricarica e scarica. Per estrarre la batteria, spingere all’indietro il pulsante di sbloccaggio ed estrarre la batteria verso il basso. Non forzare. Per la messa in servizio della stazione di ricarica e la descrizione delle operazioni di ricarica, vedere le allegate istruzioni «Stazione di ricarica». La batteria è equipaggiata con un dispositivo di controllo della temperatura NTC, che permette l’operazione di ricarica soltanto entro valori di temperatura compresi tra -10 °C e +66 °C. In questo modo si raggiunge un’elevata durata della batteria. Una durata di funzionamento della batteria che con ogni operazione di ricarica diventa sempre più breve sta ad indicare che le batterie sono usurate e che devono essere sostituite.
La batteria è dotata di un indicatore dello stato di carica della batteria. Durante l’operazione di lavoro è possibile rilevare dall’indicatore il rispettivo stato di carica della batteria. Premendo il tasto è possibile controllare lo stato di carica della batteria anche quando la batteria è estratta oppure quando la macchina non è in opera (macchina spenta almeno 1 minuto). L’indicatore dello stato di ricarica si spegne automaticamente dopo ca. 4 secondi. Quando i primi elementi dell’indicatore (0 – 10 %) lampeggiano significa che la batteria è quasi completamente scarica e che deve essere ricaricata.
Impugnatura supplementare:
Impiegare la macchina soltanto con l’impugnatura supplementare.
Allentare l’impugnatura ruotandola in senso antiorario. Regolare l’impugnatura supplementare adattandola alla posizione di lavoro. Così facendo, il nastro tensore dell’impugnatura supplementare deve restare nella scanalatura. Una volta conclusa questa operazione, avvitare forte l’impugnatura girandola di nuovo in senso orario. Con l’asta di profondità, si può regolare la profondità di trapanatura. A tal fine, premere il tasto per la regolazione della battuta di profondità, regolare la richiesta profondità della foratura X e lasciare di nuovo il tasto. La striatura sull’asta di profondità deve essere rivolta in alto.
Cambio degli utensili:
Tramite il portautensili SDS-plus è possibile cambiare gli utensili in maniera facile e comoda senza necessità di ricorrere ad ulteriori attrezzi. Lubrificare regolarmente il gambo degli utensili. La protezione antipolvere impedisce in buona parte la penetrazione di polvere da foratura prodotta durante l’esercizio. Applicando l’utensile, avere cura di non danneggiare la protezione antipolvere.
Messa in servizio:
Posizionare sul centro l’invertitore del senso di rotazione (blocco di avviamento). Introdurre nell’impugnatura la batteria carica fino a percepirne lo scatto d’innesto. Per avviare la macchina, premere l’interruttore avvio/ arresto e tenerlo premuto. A seconda della pressione esercitata sull’interruttore di avvio/arresto, l’utensile gira ad una velocità variabile che va dallo 0 fino al massimo possibile. Una leggera pressione sull’interruttore di avvio/arresto provoca un piccolo numero di giri e rende così possibile l’avviamento dolce e controllato. Aumentando la pressione il numero di giri aumenta. Per arrestare la macchina, rilasciare l’interruttore avvio/arresto. Non sottoporre la macchina a carico tanto elevato da farla fermare. L’apparecchio non è idoneo per l’impiego stazionario, ad es. in un montante di trapano.
Commutazione del senso di rotazione:
Tramite il commutatore del senso di rotazione si cambia il senso di rotazione della macchina. Ciò non è possibile quando l’interruttore di avvio/arresto è attivato.
Interruttore di arresto rotazione-percussione:
L’interruttore di arresto rotazione-percussione può essere azionato soltanto quando la macchina è ferma. Premendo il pulsante di sbloccaggio all’interruttore di arresto rotazione-percussione, spostare il pulsante sulla posizione che si desidera: foratura, foratura a martello, cambiare scalpellatura, scalpellatura.
Cura e manutenzione:
Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria.
☞ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite la macchina e le fessure di ventilazione. Avere cura di mantenere sempre pulito l’alloggiamento utensili.
